Первым шагом необходимо вынуть створку из рамы, то есть снять ее с петель, для чего нужно выкрутить установочный винт на боковой поверхности верхней петли, если имеется, вдавить штифт верхней петли и вытащить его через низ специальным ключом или плоскогубцами; если имеется средняя петля, из нее тем же образом необходимо вынуть штифт, после чего снять створку с нижней петли и вынуть ее из рамы. Следующим шагом необходимо открутить ручку, вытащить ее, открутить все винты крепления фурнитуры к алюминиевой створке окна, вынуть стопорные скобы из угловых переключателей, если имеются, извлечь фурнитуру и редуктор из створки. Далее необходимо открутить петли рамы и створки, а также ответные планки на профиле рамы, после чего проверить диагонали створки и, если требуется, расклинить стеклопакет с помощью рихтовочных пластин и пластиковой лопатки.
Установка новой фурнитуры Siegenia ALU 300-D на створку
Первым шагом со стороны ручки необходимо вставить вверху створки в паз запор с тягой, затем внизу створки вставить в паз профиля створки запор со стопором, тягу и нижний угловой переключатель, после чего вставить через верхний угол створки в паз нижний запор, который соединить с нижним угловым переключателем, нижнюю тягу, верхнюю тягу и верхний угловой переключатель, соединить верхний угловой переключатель с тягой вверху створки и вставить верхний угловой переключатель до упора в профиль, после чего зафиксировать его к створке с помощью установочных винтов. Далее необходимо вставить в углубление на торце створки редуктор, вставить и прикрутить к редуктору ручку, прикрутить верхнюю и нижнюю тяги в редуктору, если требуется, после чего проверить работу ручки и фурнитуры. Прикрутить к створке нижний стопор, вставленный ранее.
Следующим шагом необходимо вставить в нижний угол створки опорный блок нижней петли и саму нижнюю петлю, отметить отверстия в центре паза створки для крепления нижней петли, начиная от нижнего внешнего торца профиля створки (не от верхнего края створки): 45,5 мм, 88 мм, 130,5 мм, 169 мм, 194 мм, 207 мм (для шканта опорного блока) и 220 мм. После этого просверлить отверстия сверлом на 4,3 (для шканта опорного блока - сверло на 6), прикрутить нижнюю петлю и опорный блок к профилю створки шурупами M5 x 19, забить молотком шкант и вставить в нижнюю петлю штифт.
После этого необходимо вставить в створку среднюю петлю и опорный блок средней петли, затем отметить в центре паза створки центры отверстий крепления средней петли, начиная от верхнего внешнего торца профиля створки: если высота створки менее 1651 мм, первое отверстие средней петли должно находиться на расстоянии 451 мм, если же высота створки более 1650 мм, для получения центра отверстия необходимо разделить высоту створки (от края ее до края) на 3 и вычесть из результата 96 мм; расстояние до последующих центров отверстий таковы (по порядку): 38,5 мм, 42,5 мм, 42,5 мм, 38,5 мм. Затем необходимо сверлом на 4,3 просверлить отверстия, прикрутить среднюю петлю к створке, придвинуть опорный блок средней петли вплотную к верхнему краю средней петли, отметить отверстия для крепления опорного блока и шканта, просверлить сверлом на 4,3 мм отверстия крепления блока и сверлом на 6 отверстие для шканта, прикрутить блок к профилю створки, забить молотком шкант.
Следующим шагом необходимо вставить в створку верхнюю петлю, вставить перпендикулярно верхней петле в паз створки опорный блок верхней петли, отметить в центре паза створки центры отверстий для крепления верхней петли и опорного блока верхней петли, начиная от верхнего внешнего торца створки: центр второго отверстия петли находится на расстоянии 33,5 мм, далее 76 мм, 118,5 мм и 157 мм; начиная от бокового внешнего торца створки: 34 мм для шканта и 50 мм для крепления опорного блока верхней петли. После этого сверлом на 4,3 необходимо просверлить отверстия крепления опорного блока и петли к профилю створки, просверлить отверстия сверлом на 6 для шканта, прикрутить опорный блок и петлю к створке, забить шкант и прикрутить верхнюю петлю к опорному блоку верхней петли.
Получить бесплатную консультацию
Установка новой фурнитуры Siegenia ALU 300-D на раму
Первым шагом необходимо отметить центры отверстий крепления нижней петли рамы, для чего вставить в нижний угол рамы до упора нижнюю петлю рамы (центр нижнего отверстия на боковом внутреннем торце рамы должен располагаться на расстоянии 46 мм от верха фальца нижнего внутреннего торца рамы), отметить центры отверстий и сверлом на 4,3 просверлить их и прикрутить нижнюю петлю к профилю рамы.
Следующим шагом необходимо отметить центры отверстий крепления средней петли рамы (на расстоянии 18,5 мм от бокового внутреннего торца профиля рамы), начиная от верхнего внутреннего торца профиля рамы: если высота створки менее 1651 мм, первое отверстие средней петли рамы должно находиться на расстоянии 483 мм, если же высота створки больше, для получения центра первого отверстия средней петли необходимо разделить высоту створки, от края до края, на 3 и вычесть из результата 64,5 мм; расстояния до последующих центров отверстий (по порядку): 45 мм, 40 мм и 45 мм. Далее на внутреннем боковом торце рамы, на расстоянии 9,2 мм от ее лицевого края, необходимо отметить центры отверстий для бокового крепления средней петли рамы, начиная от верхнего внутреннего торца профиля рамы: если высота створки менее 1651 мм, первое отверстие располагается на расстоянии 464 мм, если больше - высота створки от края до края должна быть поделена на 3 и из результата вычтено 83,5 мм; последующие центры отверстий располагаются на расстоянии от первого с шагом 84 мм. После этого необходимо сверлом на 4,3 сделать отверстия и прикрутить среднюю петлю к профилю рамы.
Следующим шагом необходимо отметить центры отверстий крепления верхней петли рамы (18,5 мм от бокового внутреннего торца профиля рамы), начиная от верхнего внутреннего торца ее профиля: первое крайнее отверстие выше верхнего внутреннего торца профиля рамы на 12 мм, второе и последующие центры крайних отверстий располагаются ниже верхнего внутреннего торца профиля рамы на 27 мм, 72 мм, 112 мм, 157 мм и 196 мм соответственно; расстояние между центром верхнего крайнего отверстия и внутренним составляет 18 мм. Далее на внутреннем боковом торце рамы, на расстоянии 9,2 мм от ее лицевого края, необходимо отметить центры отверстий для бокового крепления верхней петли рамы, начиная от верхнего внутреннего торца профиля рамы: 34 мм, 91,5 мм и 149,5 мм. После этого сверлом на 4,3 необходимо сделать отверстия и прикрутить верхнюю петлю к профилю рамы.
После этого необходимо приставить створку к раме, вставить нижнюю петлю створки в петлю рамы, совместить среднюю и верхнюю петли с петлями рамы, вставить до щелчка штифт верхней петли, вставить штифт средней петли и зафиксировать его в петле с помощью установочного винта, проверить работу створки и фурнитуры, при необходимости, произвести регулировку петель.

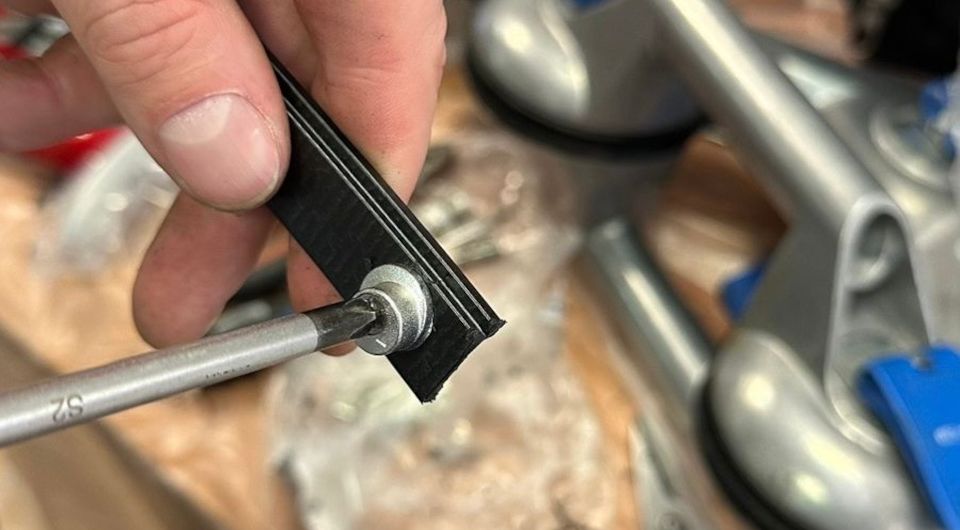

Последним шагом необходимо прикрутить к профилю рамы ответные планки запорных цапф и колодку:
- ответные планки крепятся к паз рамы выше или ниже, левее или правее цапф при открытой ручке, в зависимости от направления движения цапф при открывании и закрывании ручки;
-
внутренний край колодки располагается на расстоянии 19 мм от бокового внутреннего края профиля рамы.
