Сначала необходимо вынуть створку из профиля рамы: для этого нужно выкрутить все крепления фрикционных ножниц к раме, после чего вынуть створку из рамы. Далее необходимо выкрутить все крепления фурнитуры, снять ручку и вынуть фурнитуру из створки окна. Также необходимо открутить все ответные планки на раме и снять их. Затем на фрикционные ножницы необходимо надеть регулировочный механизм и установить его в нулевое положение (отметка в горизонтальном положении). После этого нужно отрезать закладные по длине ножниц с установленным регулировочным механизмом.
Получить бесплатную консультацию

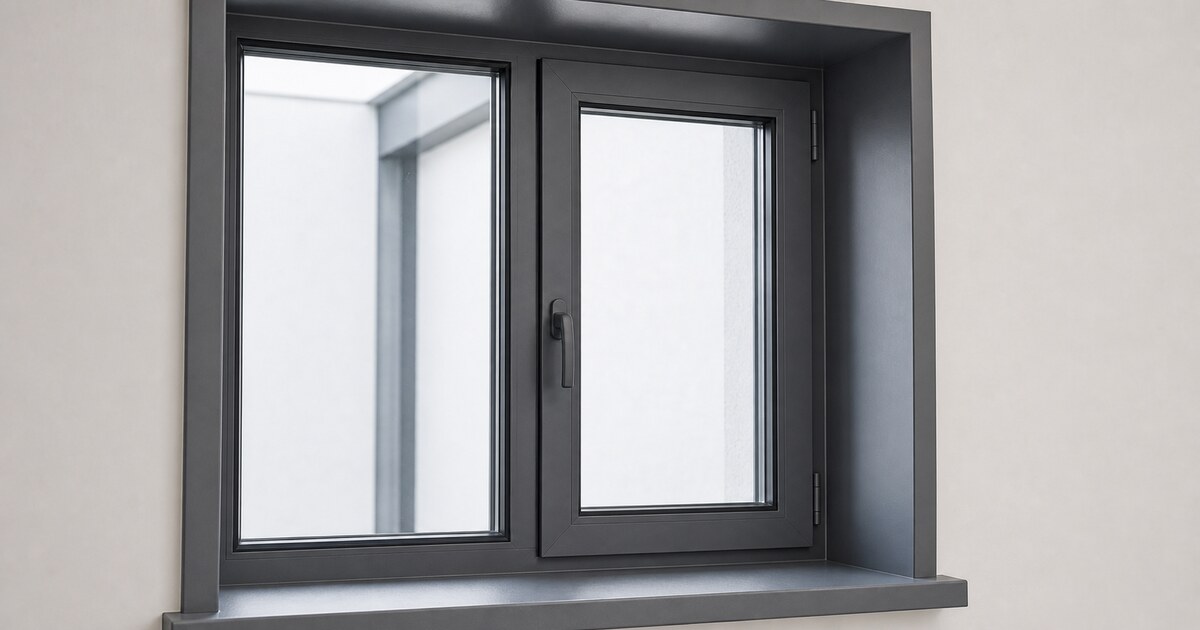

Установка новой стандартной фурнитуры Roto SSL с ножницами Roto FS Kempton на структурную оконную ПВХ-створку

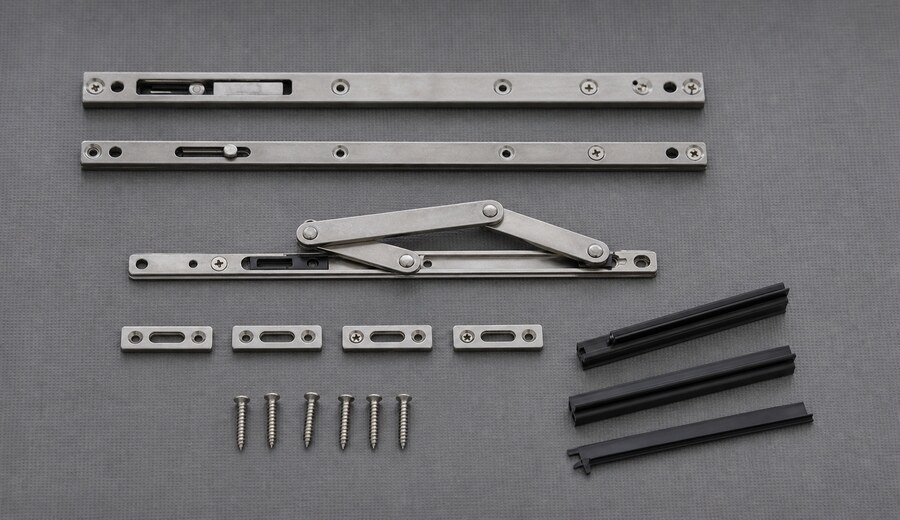

Первым делом нужно вставить в створку запорную планку с редуктором, вставить в профиль створки ручку и прикрутить ее, затем прикрутить запорную планку к профилю створки саморезами и проверить работу запорного механизма.
Затем нужно вставить в профиль створки закладные, выравнять их с торцевой плоскостью профиля створки и прикрутить саморезами, после чего приложить фрикционные ножницы к створке и выдвинуть их за торец профиля на расстояние 49,5 мм минус углубление между пазом профиля и торцом, минус глубина самого паза, плюс-минус 2 мм на регулировку ножниц по высоте. Далее нужно отметить центры овальных отверстий ножниц и просверлить их.
Следующим шагом нужно вставить закладные вплотную к верхнему внутреннему торцу профиля рамы и прикрутить их саморезами, после чего приложить фрикционные ножницы в открытом состоянии к профилю рамы, отметить центры овальных отверстий ножниц и просверлить их. Если закладные при монтаже фурнитуры не используются, расстояние от дна паза профиля рамы до центра верхнего овального отверстия ножниц должно быть равно 35,4 мм минус глубина паза профиля, плюс-минус 2 мм на регулировку ножниц по высоте.
После этого необходимо прикрутить ножницы к створке, раскрыть их, вставить створку в раму, прикрутить сначала верхние крепления ножниц к раме, затем нижние. В случае, если зазоры между рамой и створкой различны, необходимо ослабить винты крепления ножниц к раме и отрегулировать ножницы по высоте, при необходимости, повторить ту же операцию для крепления ножниц к створке. Далее необходимо просверлить оставшиеся отверстия креплений ножниц к профилю и окончательно прикрутить ножницы.
Последним этапом нужно отметить положение запорных цапф при открытой ручке на профиле створки, перенести отметки на раму и прикрутить к раме ответные планки запорных цапф, учитывая движение цапф при открывании и закрывании ручки. Регулировка прижима осуществляется посредством изменения положения отметок эксцентриковых цапф (чем метка ближе к внутреннему помещению, тем сильнее прижим). Тормозная сила открывания створки регулируется с помощью шестигранного винта на скользящей части ножниц рамы (при вращении по часовой стрелке скорость открывания снижается).
