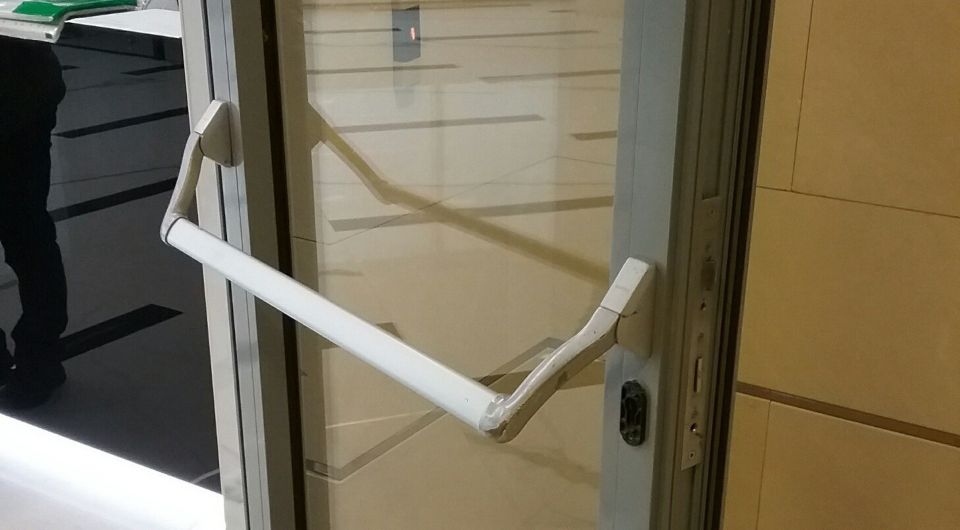

Ручка антипаника устанавливается на все открывающиеся створки штульповой двери, при этом со створок должны быть сняты все шпингалеты и другие механизмы, препятствующие открыванию дверей ручкой антипаника. Если дверной замок не позволяет открыть обе створки ручкой антипаника, его необходимо заменить на подходящий. При использовании одной двери, ручка антипаника должна отпирать запертый замок. Система антипаника состоит из отпирающего замка штанги и ответной части, к которым посредством поворотных рукоятей крепится отпирающая штанга, а также верхней и нижней тяг, на концах которых находятся механизмы защелок, запирающих дверь.
Крепление тяги в механизме защелки осуществляется с помощью прижимной пластины, при этом замок защелки можно регулировать по высоте. Другим концом тяга либо так же фиксируется прижимной пластиной, либо вкручивается в отпирающий замок со штангой. Расположение тяг в горизонтальной плоскости зависит от ширины профиля двери, главное, чтобы замок штанги не выступал за плоскость торца дверной створки, был на удалении от него не менее, чем на 15-20 мм.
Разница между внешним расположением тяг, а также механизмами защелок, и внутренним заключается в том, что защелки крепятся на верхних и нижних торцах створки, а тяги располагаются внутри дверного профиля, закручиваются в дверной замок, а в остальном крепление ручки антипаника то же самое.
Крепление на створку без дверного замка
Для начала необходимо примерить верхнюю защелку с тягой, чтобы отметить место крепления отпирающего замка штанги, так как его вертикальное положение ограничено размерами тяг и приходится приблизительно на центр дверной створки, и прикрутить его, учитывая при этом положение замка штанги на другой створке, имеющей замочную скважину, после чего примерить нижнюю защелку с отпиленной по размеру тягой, чтобы отметить место крепления ответной части защелки: ответная часть нижней защелки крепится либо к порогу, либо к полу, если позволяет нижний зазор двери, иначе в полу делается выемка, в которую вставляется ответная часть защелки, при этом дверь в закрытом состоянии не должна гулять. Ответную часть защелки можно отпилить под необходимый размер с помощью болгарки. При необходимости, под ответную часть защелки можно подложить жесткую прокладку. После закрепления нижнего механизма защелки, необходимо зафиксировать нижнюю тягу в замке штанги и защелке и отрегулировать механизм защелки, затем прикрутить в уровень ответную часть отпирающего замка штанги и вставить в него поворотные рукояти, замерить от краев поворотных рукоятей размер штанги, немного уменьшив его, отрезать по нужной длине штангу, снять одну рукоять, а вторую зафиксировать в замке, после чего вставить в другой конец штанги поворотную рукоять, вставить один конец штанги в рукоять в замке, а в другой вставить вторую рукоять, после чего вставить рукоять в ответную часть замка штанги и зафиксировать ее. Чтобы штанга не гуляла и случайно не вывалилась из поворотных рукоятей, в них предусмотрены отверстия для винтов, фиксирующих штангу.
После установки нижней защелки можно перейти к установке верхнего механизма защелки: отступ от торца створки должен быть одинаковым с нижней защелкой. Необходимо примерить механизм верхней защелки, чтобы определить место крепления ее ответной части. Верхняя ответная часть защелки крепится к верхней перекладине рамы, если возможно, иначе придется либо сверлить отверстие для язычка защелки, либо прикручивать пластину меньшей толщины с прорезью для язычка: в любом случае, для двух створок эту операцию необходимо будет повторить еще раз. Далее можно закрепить верхний механизм защелки, вставить верхнюю тягу и зафиксировать ее с обеих сторон, после чего отрегулировать верхнюю защелку.
По окончании крепления механизмов системы антипаника, можно приступить к креплению кожуха отпирающего замка штанги и его ответной части, не забыв перед этим, если имеется, вставить за поворотную рукоять пластиковую заглушку, после чего можно закрепить кожух на нижний и верхний механизмы защелки, а также зафиксировать тяги с помощью фиксаторов тяг в профилю дверной створки, чтобы они не болтались по сторонам.
Получить бесплатную консультацию
Крепление на створку с дверным замком

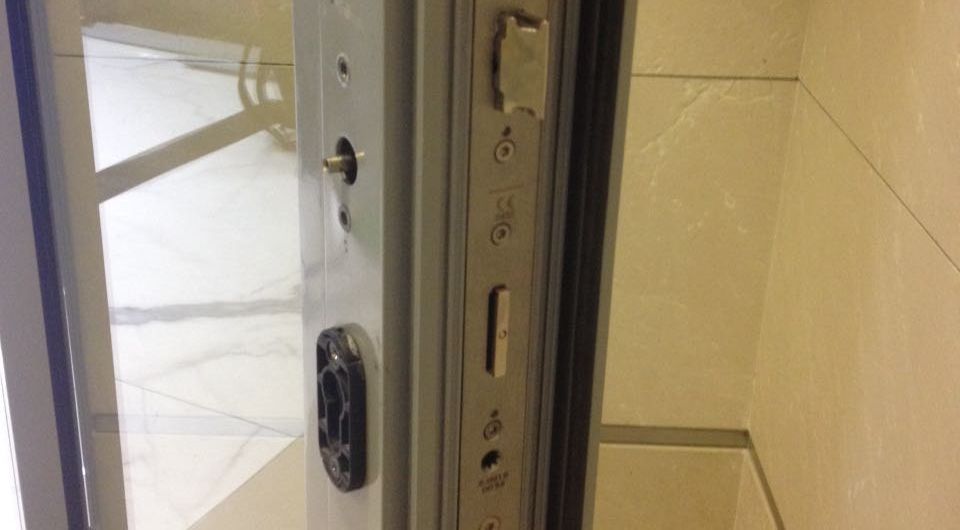

Крепление ручки антипаника на створку с дверным замком должно происходить с учетом положения высоты замочной скважины. Если замочная скважина не попадает под новый дверной замок или под замок отпирающей штанги, необходимо просверлить новое отверстие. В остальном, крепление системы антипаника на створку с дверным замком точно такое же, что и крепление ее на створке без замка. При необходимости, на створке без замка или на дверной раме устанавливается ответная часть дверного замка. С обратной стороны двери может располагаться ручка с замком, не позволяющим без ключа открыть дверь снаружи, но при этом отпираемым ручкой антипаника изнутри.
