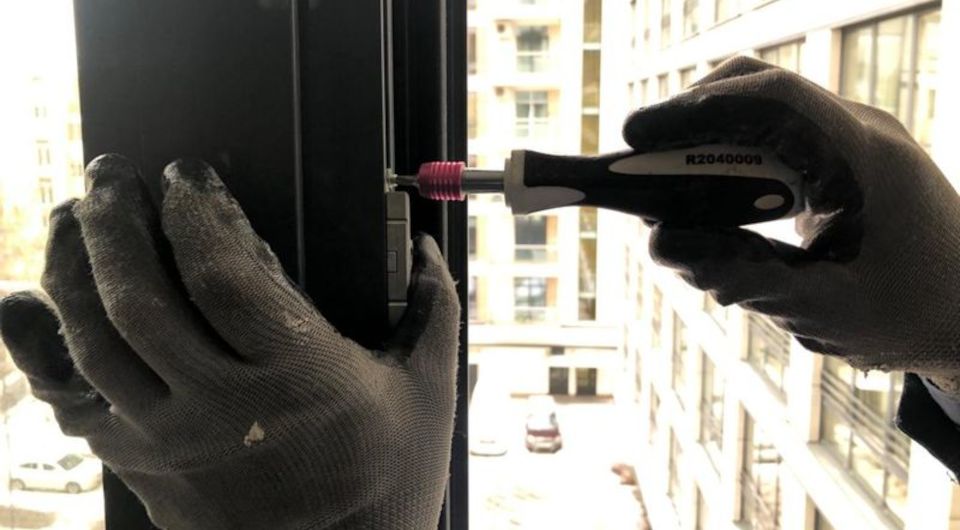

Первым шагом необходимо снять алюминиевую створку с петель, для чего снять верхнюю декоративную крышку верхней петли, выкрутить установочный винт фиксации штифта верхней петли, вдавить штифт верхней петли вниз и вытащить его специальным ключом или плоскогубцами. Далее необходимо снять ручку, открутив розетку ручки, открутить винты крепления фурнитуры к створке или вытащить стопорные скобы из угловых переключателей, чтобы удалить сломанную фурнитуру, вытащить редуктор ручки. После этого нужно открутить винты крепления ответных планок запорных цапф на раме, удалить их, а также открутить крепление старых петель и удалить их с рамы. Далее необходимо проверить геометрию створки на правильность, при необходимости расклинить стеклопакет с помощью рихтовочных пластин и пластиковой лопатки.
Установка новой фурнитуры Siegenia ALU 5200-TBT на поворотно-откидную алюминиевую створку
Первым шагом необходимо вставить в паз профиля створки угловой переключатель ножниц с тягой и средним запором, после чего вставить в паз ножницы с тягой и петлей ножниц, скрепить их с угловым переключателем ножниц, завернуть установочные винты фиксации ножниц к пазу профиля створки. Далее вставить верхний угловой переключатель (со стороны ручки) с верхней тягой поворотно-откидного запора в паз профиля створки так, чтобы штифт углового переключателя совпал с отверстием на тяге ножниц, после чего вставить в верхний угловой переключатель стопорную скобу. После этого нужно вставить в паз профиля створки тягу с нижним средним и откидным запорами (под створкой), вставить в паз нижний угловой поворотно-откидной переключатель с нижней тягой поворотно-откидного запора так, чтобы штифт углового переключателя совпал с отверстием откидного запора, после чего вставить в нижний угловой переключатель стопорную скобу. Далее необходимо вставить в углубление на торце створки редуктор, вставить ручку со штифтом и прикрутить ручку к редуктору, после чего совместить отверстия нижней и верхней тяг поворотно-откидного запора со штифтами или отверстиями редуктора, зафиксировать тяги к редуктору винтами, если требуется, проверить работу ручки.
Следующим шагом необходимо прикрепить нижнюю петлю створки: для этого нужно вставить в петлю штифт, вставить в паз профиля створки до упора в угол закладную нижней петли, вставить нижнюю петлю в закладную и прикрутить петлю к профилю створки.
Получить бесплатную консультацию
Установка новой фурнитуры Siegenia ALU 5200-TBT на раму поворотно-откидной алюминиевой створки
Первым шагом необходимо отметить крепление закладной верхней петли на лицевой стороне рамы: расстояние от бокового внутреннего торца рамы до центра отверстия должно быть 16,5 мм, расстояние от верхнего внутреннего торца до центра отверстия должно быть 22 мм, само отверстие диаметром 4,2 мм. Далее нужно просверлить отверстие для закладной верхней петли и прикрутить на место саму закладную, после чего вставить в паз профиля рамы до упора в угол верхнюю петлю рамы и прикрутить ее к профилю, вставить в верхнюю петлю рамы штифт, но не до конца.
Следующим шагом необходимо вставить в паз профиля рамы до упора в угол нижнюю петлю рамы и прикрутить ее к раме, расстояние от низа створки до низа нижней петли должно составлять 3 мм. После этого необходимо вставить створку в нижнюю петлю, затем совместить петлю ножниц с верхней петлей рамы, вставить до упора штифт верхней петли и зафиксировать его с помощью установочного винта, проверить работу створки, произвести регулировку петель.
Последним шагом необходимо прикрутить к профилю рамы ответные планки запорных цапф, колодку и ответную планку откидного запора нижнего углового переключателя: ответные планки запорных цапф крепятся к раме сверху или снизу, левее или правее от цапфы при открытой ручке, в зависимости от направления движения цапфы при закрывании и открывании; внешний край ответной планки откидного запора должен быть на расстоянии 194 мм от бокового внутреннего торца рамы (со стороны ручки); колодка крепится в нижем углу профиля рамы со стороны ручки, вплотную к боковому внутреннему торцу рамы.
