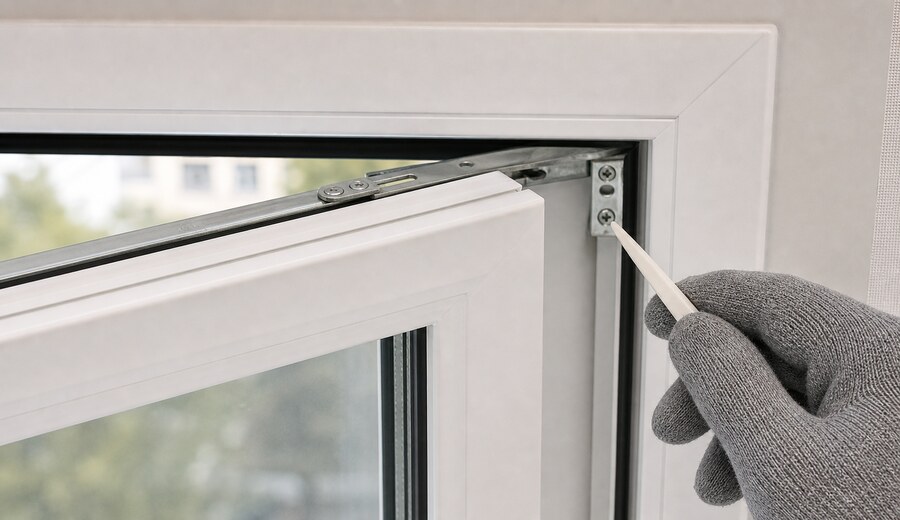

При демонтаже створки, учитывая ее размеры и вес, следует тщательно соблюдать технику безопасности. Для снятия створки ее необходимо закрепить от падения с внешней стороны, после чего изнутри помещения открутить саморезы крепления фрикционных ножниц к профилю рамы и удалить створку. Далее необходимо открутить саморезы крепления сломанных фрикционных ножниц к профилю створки и удалить их. После снятия створки необходимо обследовать состояние уплотнителя створки и рамы, при необходимости, заменить его, также необходимо проверить работу запорной фурнитуры и, при необходимости, заменить ее.
Получить бесплатную консультацию

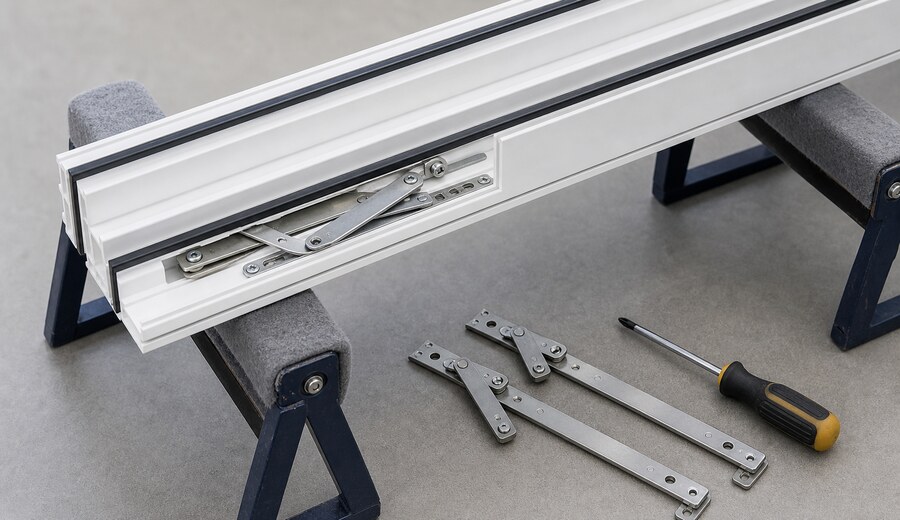

Установка новых фрикционных ножниц Siegenia TGMD Casement
Установку новых фрикционных ножниц необходимо производить в середине паза профиля створки, но перед этим необходимо узнать длину выступа ножниц за край створки: для этого необходимо отмерить высоту внутренней части рамы, вычесть из нее высоту створки и поделить результат пополам. Далее необходимо приложить ножницы на место к профилю створки, учитывая расстояние, на которое необходимо выдвинуть ножницы за край створки, закрепить ножницы к профилю створки струбцинами, отметить отверстия для крепления фрикционных ножниц, удалить ножницы, просверлить отверстия для резьбовых заклепок и вставить заклепки в профиль створки. Ту же операцию необходимо произвести на противоположной стороне створки.
Следующим шагом нужно замерить штангенциркулем расстояние от центральной оси отверстий крепления ножниц к створке до лицевой внутренней плоскости створки, направленной в помещение. Далее необходимо отметить вертикальную ось на раме, для чего нужно перенести полученный с помощью штангенциркуля размер на профиль рамы: для этого нужно приложить штангенциркуль с измеренным размером к уплотнителю, стараясь не сдавливать уплотнитель, отнять от полученного размера 1-2 мм и прочертить вертикальную ось крепления ножниц на профиле рамы. Верх ножниц в идеале должен упираться в верхний внутренний угол профиля рамы, но перед тем, как отмечать отверстия крепления ножниц к раме, необходимо распределить зазоры между створкой и рамой, чтобы убедиться в правильности геометрии створки и рамы. После этого необходимо с учетом положения створки в раме и вертикальной центральной оси на раме отметить на профиле рамы края положения рамной части ножниц, приложить ножницы к профилю рамы и отметить центры отверстий крепления ножниц к раме, просверлить отверстия под резьбовые заклепки, вставить заклепки в профиль рамы. Далее необходимо прикрутить фрикционные ножницы к профилю створки, вставить створку на место в раму, закрепить нижние винты крепления ножниц к профилю рамы, затем совместить ножницы с верхними отверстиями на раме и закрутить в них винты. После этого необходимо захлопнуть створку и проверить зазоры: в случае если створку необходимо немного приподнять или опустить, нужно ослабить винты крепления фрикционных ножниц на раме, отрегулировать положение створки и затянуть крепежные винты, затем закрутить в профиль рамы оставшиеся винты крепления ножниц. Последним шагом необходимо проверить закрывание ручки и, при необходимости, изменить положение ответных планок запорных цапф.
