Сначала необходимо извлечь створку из рамы: для этого нужно открутить крепление ножниц к раме, либо открутить крепление ролика к алюминиевой створке, удалить ролики из створки, вытащить скользящие ролики из направляющих ножниц, после чего извлечь створку из рамы. Далее необходимо открутить всю фурнитуру и ответные планки с профиля рамы, открутить все шурупы крепления фурнитуры к профилю створки, открутить и удалить ручку, извлечь угловые переключатели или шпингалеты, открутить тяги от редуктора, вынуть тяги, извлечь редуктор.
Монтаж фурнитуры Roto FRH Uni к алюминиевому профилю створки
Первым шагом необходимо вставить в пазы нижних углов профиля створки (если ручка располагается вверху створки, иначе скользящие ролики необходимо устанавливать в верхние углы профиля створки, так как ручка располагается внизу створки) скользящие ролики и прикрутить их тремя шурупами к профилю створки. Далее необходимо разделить створку на две части так, чтобы верхняя часть была больше или равна нижней части (ручка сверху, иначе наоборот - верхняя часть меньше нижней) - это будет центром ролика ножниц, где необходимо просверлить отверстие для ролика (размер зависит от диаметра ролика): необходимо вставить ролик в паз профиля створки и прикрутить тремя шурупами (кроме самого крайнего) к профилю створки. Затем, если необходимо, прикрутить с боковых сторон створки направляющие блоки (ручка сверху, блоки снизу), отступив от низа створки 35 мм и прикрутив блоки к профилю створки.
Получить бесплатную консультацию
Монтаж фурнитуры Roto FRH Uni к алюминиевому профилю рамы

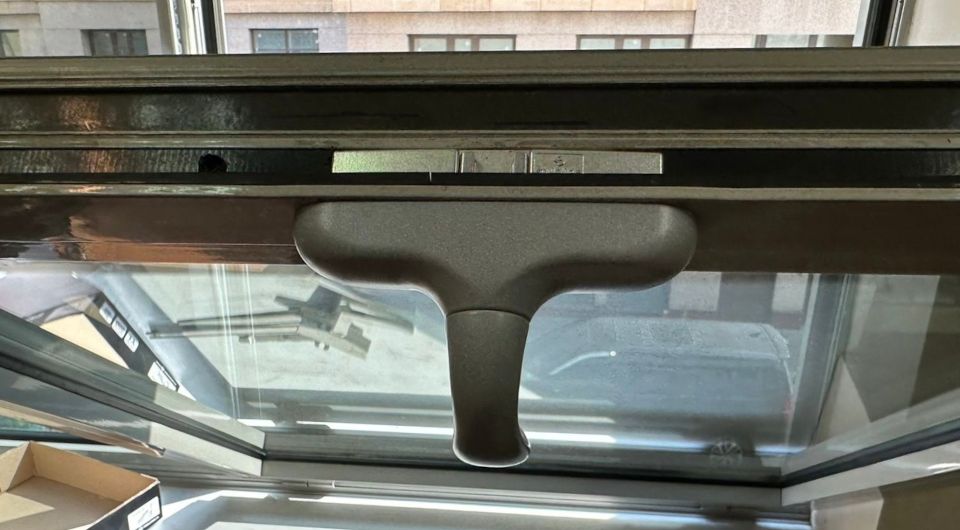

Первым шагом необходимо вставить редуктор в углубление в профиле створки, вставить и прикрутить ручку, в углы створки вставить тяги запора и прикрутить их к редуктору, после чего вставить в углы створки шпингалеты и прикрутить фурнитуру к профилю створки, проверить работу ручки. Далее необходимо отрезать направляющие ножниц по размеру створки (размер между верхним и нижним торцами створки), из которого отнять 25мм (до 50мм), затем полностью раскрыть ножницы и в таком положении вставить их в паз профиля рамы с одной стороны, отступив от верхнего внутреннего торца профиля рамы 5,5 мм, повторить процедуру для другой стороны рамы, после чего прикрутить ножницы к профилю рамы: обе направляющие ножниц на обеих сторонах рамы должны быть обязательно параллельны друг другу. Затем нужно снять пластиковые защитные колпачки со штифтов ножниц, смазать штифты смазкой. После этого необходимо расположить створку немного под углом к боковой стороне рамы, вставить один скользящий ролик створки в конец направляющей ножниц, затем сдвинуть ролик по направляющей, чтобы выравнять створку, вставить другой скользящий ролик створки в направляющую ножниц, после чего сдвинуть створку вверх (или вниз, в зависимости куда открывается створка) до упора. Затем необходимо вставить до щелчка штифты ножниц в отверстия в роликах на створке, вставить вниз ролика на створке пластину и закрутить последний шуруп крепления ролика к створке. Затем необходимо смазать все подвижные механизмы ножниц. Далее необходимо перевести створку в режим чистки, чтобы прикрутить стопорный блок, ограничивающий максимальное открывание створки: (для створки с верхним расположением ручки) открыть створку до второго запорного положения, нажать на ограничитель и толкнуть створку наружу, далее медленно, обеими руками сдвинуть верх створки вниз до срабатывания ограничителя; после этого необходимо вставить в направляющую ножниц стопорный блок, сдвинуть его вплотную к краю скользящего ролика створки, отметить центр отверстия крепления блока к профилю рамы, повторить операцию для другой стороны рамы так, чтобы оба блока находились в уровне относительно друг друга, затем просверлить отверстия сверлом на 2 мм и прикрутить стопорные блоки к профилю рамы. Последним шагом необходимо прикрутить ответные планки запорных цапф к профилю рамы: для этого нужно отметить при открытой створке положение цапф, прикрыть створку, перенести метки на раму, прикрутить ответные планки запорных цапф к профилю рамы.
