В виду того, что для произведения монтажа потребуется специальный инструмент, необходимо снимать фаски, фрезеровать и соблюдать довольно большое количество шагов, все работы должны производиться сертифицированными профессионалами.
Установка фурнитуры Roto PatioLife на активную створку
Первым шагом необходимо отметить оси ручки и главного замка, если имеется, на активной створке: на высоте 993,5мм от нижнего края створки проходит центральная горизонтальная ось ручки с защелкой, на высоте 220мм от оси ручки - центральная горизонтальная ось главного замка; далее со стороны торца створки необходимо фрезой проделать на глубину 47мм (55мм от края створки) и высоту 100 мм посередине паза в створке два углубления - одно для замка, второе для защелки; после этого необходимо с уличной стороны створки, на удалении 30мм от дна паза на торце створки, отчеркнуть вертикальную ось и фрезой сделать углубление 10мм и радиусом 27мм для утопленной ручки (32мм * 95мм). Если основного замка не имеется, делать под него отверстия не нужно. Затем необходимо присоединить и прикрутить на шурупы с плоской головкой к верхнему торцу створки верхний угловой элемент и верхний концевой элемент, нижний угловой и концевой элементы, вставить в нижний концевой элемент щетку. Если вес створки превышает 300кг, необходимо установить к концам верхних и нижних элементов дополнительные скользящие элементы и прикрутить их. Далее, в зависимости от ширины створки, необходимо установить верхние и нижние удлинители так, чтобы расстояние от края удлинителя до края концевого элемента не превышало 300мм. Далее необходимо соединить все элементы между собой соединительными трубками: трубки не должны выступать за края креплений на элементах; крепление трубок к элементам производится с помощью завинчивания установочного винта с помощью шестигранного ключа на 4 с моментом затяжки 10Нм.
После этого необходимо соединить тяги, отрезанные по размеру, и шпингалеты с замком и защелкой, или редуктором, вставить в углубления в торце створки замок и защелку, либо редуктор, отрезать профильный штифт ручки по размеру (толщина створки минус 12мм), отрезать винт крепления ручки по размеру (толщина створки плюс 7мм), с внешней стороны створки, в месте крепления утопленной ручки, необходимо нанести в углубление герметик, после чего вставить утопленную ручку в углубление и скрутить ручки между собой. Затем необходимо вставить в замок профильный цилиндр, если имеется, и прикрутить с обеих сторон створки декоративные накладки замка. После этого необходимо соединить тяги замка с угловыми элементами на створке.

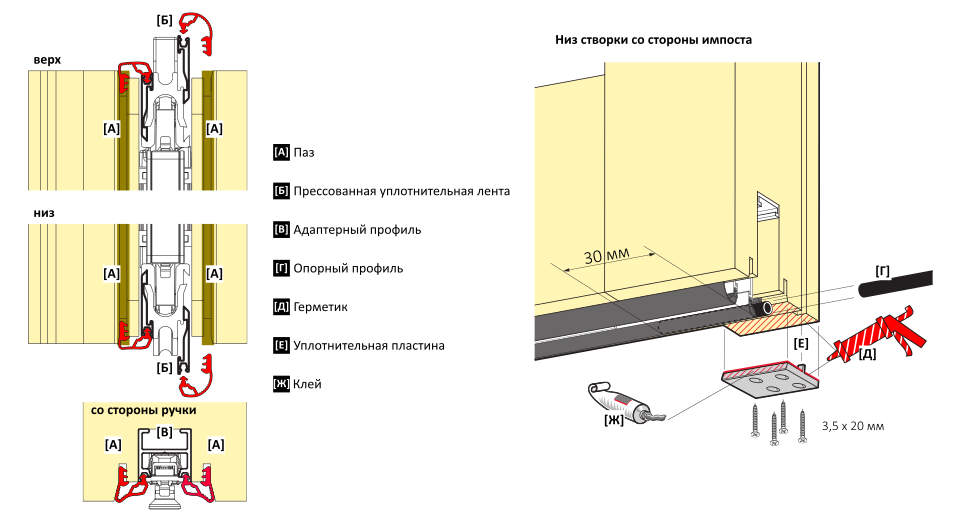

Следующим шагом необходимо вставить внизу и вверху створки подъемные направляющие: отрезать направляющие по длине (ширина створки минус 37мм) и вставить их в монтажный паз фурнитуры. После этого на обоих углах створки (сверху и снизу), со стороны ручки, снять фаску в 5мм для того, чтобы можно было подвернуть прессованную уплотнительную ленту. Перед вставкой прессованной уплотнительной ленты сверху и снизу створки, необходимо повернуть ручку в режим «закрыто». В углах створки необходимо вставить в прессованную уплотнительную ленту полукруглый опорный профиль. Далее необходимо вставить прессованную уплотнительную ленту в паз профиля створки и паз фурнитуры, делая в углах створки разрезы на уплотнителе под углом (под фаску) для лучшего прилегания уплотнителя, после чего вставить вторую прессованную уплотнительную ленту в противоположный паз в профиле створки и фурнитуры по тому же методу. Натягивать прессованную уплотнительную ленту в углах створки при этом нельзя. Далее необходимо со стороны импоста створки вставить трубку опорного профиля внутрь прессованной уплотнительной ленты на глубину 30мм, после чего нанести герметик или клей на верхнюю и боковую стороны уплотнительной пластины, приложить ее боковым краем вплотную к прессованной уплотнительной ленте с опорным профилем внутри и прикрутить ее заподлицо с краем створки. Ту же операцию необходимо проделать на верхней стороне створки.
Установка фурнитуры Roto PatioLife на пассивную створку
На пассивной створке также необходимо установить верхние и нижние угловые и концевые элементы, удлинители и дополнительные скользящие элементы, если требуются, соединить их соединительными трубками, сделать углубление для редуктора. После этого необходимо отрезать по длине профильную планку (высота створки минус 96мм), проделать в ней углубление 2мм по всей ширине и высотой 70мм (909мм от нижнего края створки) для редуктора. Затем необходимо вставить в створку редуктор, профильную планку, отрезать по размеру верхнюю и нижнюю тяги, прикрутить их к профильной планке и соединить между собой пластиной. Далее, если имеется нащельник, необходимо прикрутить его так, чтобы он выступал за край створки на половину своей ширины. После этого необходимо, как и в случае с активной створкой, вставить подъемные направляющие в фурнитуру, предварительно отрезав их по размеру (верхняя - ширина створки минус 37мм, нижняя - ширина створки минус 8мм), снять в углах фаски, вставить прессованную уплотнительную ленту в фурнитуру. Затем необходимо снизу створки, со стороны шпингалета, вставить в выступающую часть подъемной направляющей уплотнительную подушку подвижного механизма, предварительно нанеся на нее клей, и вручную прикрутить ее к угловому элементу с помощью винта и втулки, затем повернуть ручку в положение «открыто». После этого по краям створки по всему периметру необходимо вставить в паз внешнюю уплотнительную ленту.
